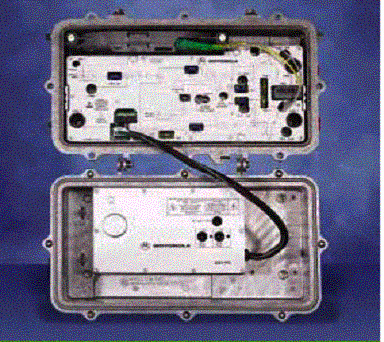

SG1000光工作站 |
產品介紹
主要特征
• 750 & 870 MHz
• 硅或砷化鎵合成技術
• 標準增益, 48 dBmV @ 870 MHz w/ -3 dBm 光輸入
• 高增益, 54 dBmV @ 870 MHz w/ -3 dBm 光輸入
• 60/90V標準電源
• 220V電源可選
• 獨立的FP激光器
• 友好的用戶光纖管理
• 固態或電子浪涌保護
• 回路入口開關可選
• 可用狀況監視
• 獨特的系統規格可自定義配置
產品特點
光特性
光波長……1310(+/-20) 至1550 (+/-30) nm
標準輸入功率………… -3 至 +2dBm
光輸入回?fù)p…………45dB 最小
接收機******光功率…………0dBm
接收機在77個頻道下輸入功率…25dBmV
工作站特性
輸出電平………標準48 dBmV最，高54 dBmV，最小實際輸出電平在Fmaxfwd下–3 dBm 光功率4% OMI每個頻道
一般特性
AC輸入電壓…………44-90Vac正弦或余弦
AC旁路電流…………15A
哼聲調制…………-70 dB @ 15 A旁路電流
工作溫度……-40°C至+60°C (-40°至+140°F)
機身尺寸……16.13" L x 9.80" W x 5.68" D
40.9 x 24.8 x 14.4 cm
重量…………******21磅., 9.5kg
RF
正向帶寬…… 47至870MHz(依據帶寬分配)
反向帶寬………5至80MHz(依據帶寬分配)
平坦度……+/-0.50dB Fminfwd to Fmaxfwd
回傳損耗…………16 dB
輸出斜率……6,8,10,12.5&14dB(直線斜率)
性能
0dBm光輸入功率
12.5dB斜率
77個NTSC頻道
300 MHz壓縮數據
6dB下模擬頻道電平……870/550/55
43/44/36.5
CTB…………65 dBc 最小
CSO…………62 dBc 最小
CM…………60 dB ******
合成載波噪音…………50 dB 最小
